Le package vidéo 5.8 GHz 50 mW n’existe plus, il a été très avantageusement remplacé par une version 500 mW.

tx5827dbm

Module émetteur

rx58

Module récepteur

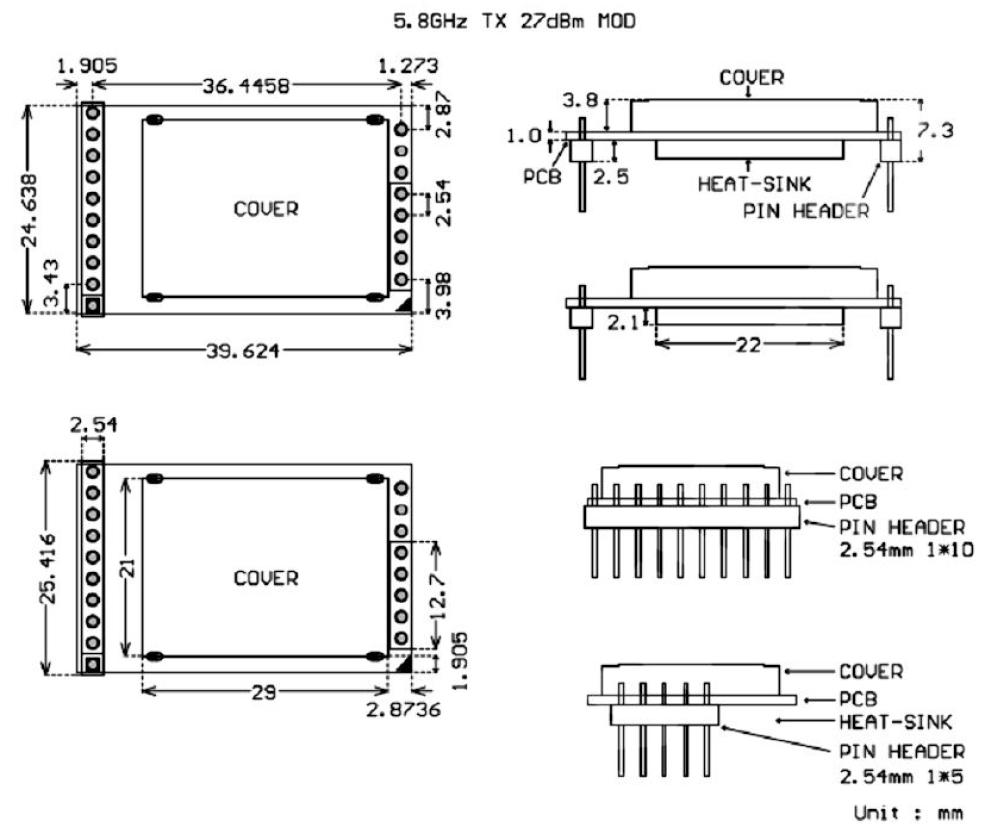

Avantageusement car le prix a baissé, tout comme les dimensions des modules comme vous pouvez le constater ici :

tx5827dbmlayout

Vous remarquerez que les modules sont brochables, c’est à dire qu’il faut vous relier dessus pour les faire fonctionner, ou les enficher dans une platine de votre conception pour les intégrer à une application particulière.

Les sorties d’antennes sont présentes sur des broches de sortie, à vous donc d’y ajouter le bon connecteur ou d’y souder un câble coaxial miniature.

tx5827dbmmontage

Pour l’émetteur, vous prévoirez par exemple le schéma ci-dessus. Un simple dipswitch 3 positions et deux résistances sur les voies audio suffiront à passer en émission, cela n’a rien de bien sorcier.

A découvrir en ligne sur la boutique !
