Souvenez-vous du billet initial concernant la réparation d’un écran 27″ ACER dont la logique interne avait rendu l’âme : j’ai enfin reçu la platine de remplacement, moyennant une trentaine d’Euros sur ebay. Bien entendu, ce n’est pas une platine originale pour mon modèle, il va donc falloir improviser un minimum.

Commençons par relier le câble plat de l’écran (il y a un sens, surtout ne pas forcer, impossible d’inverser), puis l’alimentation (un sens là encore, ça doit s’enfoncer tout seul). Maintenant, on fixe l’alimentation à l’intérieur du boîtier, via de simples bandes velcro auto-collantes :

acer alimentation1

Platine d’alimentation



acer alimentation2

Détail de la fixation velcro

Munissez-vous d’une scie cloche de petit diamètre, et venez percer délicatement un trou au dos :

acer passage cables

Passage des câbles

Comme vous le voyez, j’ai prévu large, mais je n’avais pas l’intention de passer trois heures à découper le plastique entourant l’écran, trop fragile et trop fin à mon goût pour arriver à une solution propre.

Là encore, un peu de bande velcro double face et nous fixons nos platines, proprement, sans trous ni colle, simplement :

acer platines externes

Platine de contrôle et de commande

Attention de bien repérer le sens du câble plat venant de l’écran, il ne faut surtout pas l’inverser : le point sur le connecteur doit être en face de la flèche du circuit imprimé !

Oui, ok, c’est vraiment bricolé, mais réfléchissons :

  • au dos, c’est invisible !
  • nous n’avons dépensé que 30 € : un écran neuf de ce type, c’est un peu plus de 200 € chez Amazon
  • nous avons effectué la réparation en 10 mn chrono
  • tous les connecteurs sont accessibles, sans perçage ni bidouille infâme du boitier : hdmi, vga, audio, alim, etc.

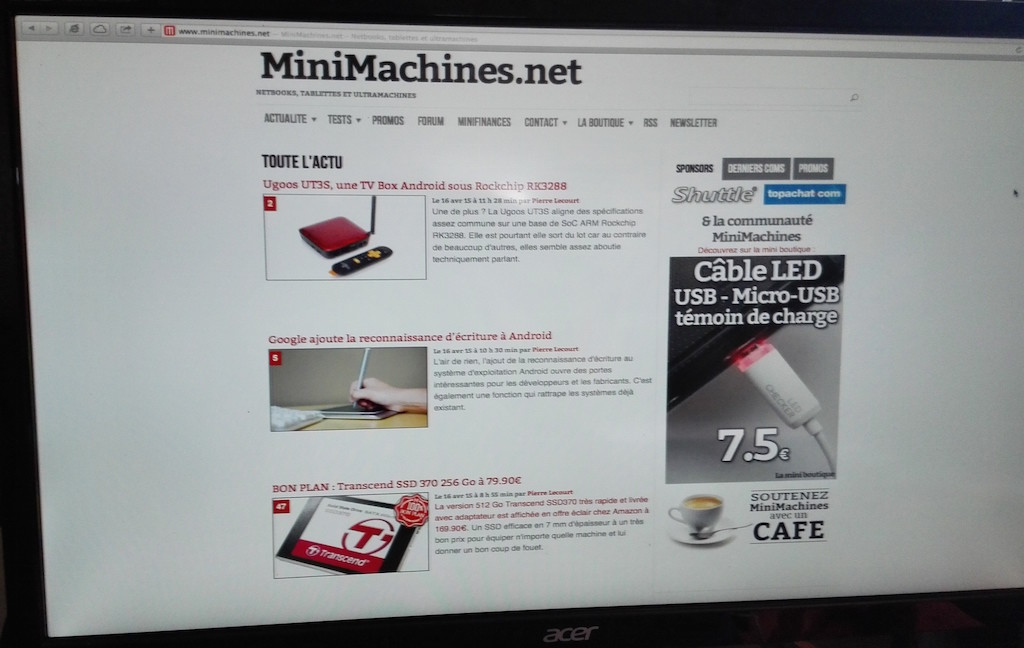

Et au final, ça marche, la preuve (pub gratuite pour un site que j’adore en prime) :

acer minimachines

Objectif atteint, écran réparé !
