Partant d’un pack vidéo 5.8 GHz, rajoutons un connecteur SMA femelle, voici ce que l’on peut obtenir de la platine réception :

Nous y avons raccordé une antenne omni 5 dBi. Les branchements audio, vidéo et alimentation se font eux via un connecteur RJ45, permettant d’utiliser un long câble CAT5. Avantage : un seul cordon de liaison qui apporte tous les signaux au module, économique, simple, pas besoin de percer des trous de partout !

Allons plus loin et intégrons les platines dans un boîtier-antenne étanche :

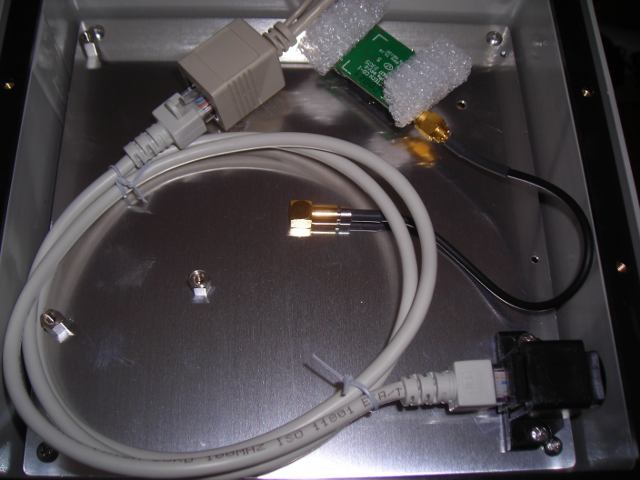

Vous avez ici un cliché pris en cours d’intégration, les versions en production seront optimisées et fixées correctement, mais le principe restera le même : RJ45 partout ! 🙂
