Caméra IP 9070 : détails internes

Impossible de résister à la tentation avec un nouveau produit, c’était plus fort que tout, il fallait aller voir à l’intérieur !

Voici donc la caméra IP 9070 d’Aviosys comme vous ne la verrez pas dans un usage normal.

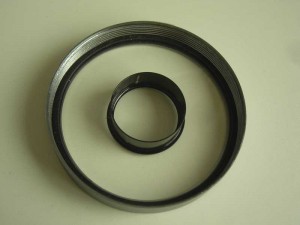

Commençons par un détail qui a son importance, puisque cette caméra est garantie totalement étanche par le constructeur : les joints d’étanchéité entourant l’objectif et les LEDs infrarouge :

Le joint entoure toute la partie vitrée, mais se trouve également sur la pas de vis du boîtier, écrasé lors de la fermeture pour assurer une étanchéité totale.
Plus de détails en cliquant ci-après…
Et si jamais l’humidité rentrait, un sachet a été prévu pour protéger l’électronique, comme vous pouvez l’apercevoir ici :

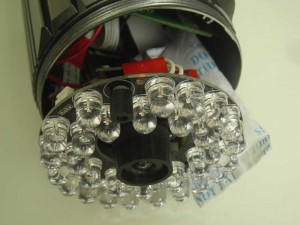

Remarquez sur cette photo la platine vidéo, avec le capteur vidéo et les LEDs infrarouge chargées de fournir une vision nocturne à votre caméra IP.

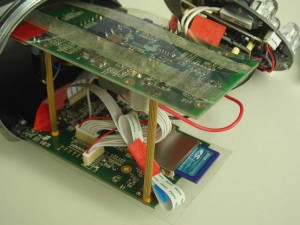

Sortons maintenant les platines principales du boîtier :

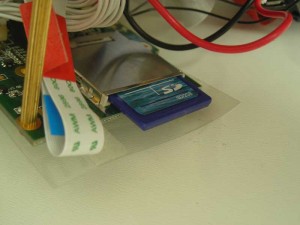

Vous remarquez deux platines électroniques, dont une avec la carte SD 2 Go interne, facilement interchangeable donc pour qui aurait besoin de plus de capacité de stockage :

Cela n’est pas visible sur les photos, mais les connexions des câbles plats sont toutes fixées aux platines, soit via un adhésif, soit via un point de colle, évitant toute possibilité de déconnexion en mouvement.

Les longueurs des connexions permettent en outre d’envisager des intégrations : enlevez le gros boîtier étanche et lourd, disposez la platine vidéo selon vos besoins, vous obtenez ainsi une caméra IP haute définition complètement modulable, facile à intégrer, offrant un fort potentiel en très peu de place. Une idée à creuser pour des drones par exemple, des intégrations dans des véhicules, etc.

En conclusion, il s’agit là d’un montage très propre, parfaitement cohérent avec la qualité habituelle des produits Aviosys. Un modèle HD, muni d’un POE 802.3af intégré, voici une solution élégante pour surveiller ou disposer d’une webcam haute qualité, totalement autonome.

Publications similaires

  • Unifi Vidéo : 5 To de disque et compacité maximale

    Evolution de l’enregistrement Unifi Vidéo : la version 2 To de disque devient une version 5 To de disque, sans changement de tarif et avec une forme bien plus compacte que précédemment puisqu’un NUC Intel est désormais utilisé, tout ceci à un tarif qui reste le plus doux du marché de 2018. Le lien sur la boutique en ligne : https://www.monwifi.fr/unifi-video-par-ubiquiti/621-enregistreur-unifi-video-compact-5-tb-disque-dur.html

  • Webcampak intégré

    Webcampak, notre serveur d’images, continue sa course vers la commercialisation. Il est maintenant testé in-situ, avec une récente intégration dans un boîtier étanche par l’un des testeurs : L’ensemble intègre donc : l’informatique de gestion, sous la forme d’un mini-PC un appareil photo numérique d’excellente qualité les alimentations les différentes protections 220 V un trépied photo pour stabiliser l’ensemble L’intérieur offre une vue soignée comme vous pouvez le constater : Un thermomètre a été ajouté pour l’occasion, histoire de mesurer…

  • Webcampak : la HD arrive !

    Le développement de Webcampak, le serveur d’images, se poursuit, avec l’essai ce matin d’une webcam HD offrant une résolution de 1024 x 768 et délivrant des images de superbe qualité ! Cette webcam est raccordée au Webcampak au moyen d’une rallonge USB de 3 m, une façon de tester une future installation extérieure : sans rallonge, impossible en effet d’envisager à la fois de protéger le micro-ordinateur du Webcampak et de dégager suffisamment  la caméra. Nous testerons à ce sujet…

  • Vision nocturne : projecteur infrarouge

    Nous l’avons déjà évoqué, mais une caméra nocturne ne voit pas la nuit s’il n’y a pas un minimum d’éclairage ou la présence d’infra-rouge ! De ce fait, il est donc nécessaire d’éclairer tout ou partie de la zone à filmer. Cela peut se faire de façon très directe avec une lampe tout à fait ordinaire, mais peut aussi être réalisé de façon extrêmement discrète au moyen d’un éclairage infra-rouge, invisible à l’œil nu !

  • AirVision et NVR : mise à jour vers 1.1.3

    La version 1.1.3 du contrôleur Airvision et de son enregistreur (NVR) est disponible depuis quelques jours. Rappelons que ce pack logiciel fonctionne sous Windows et contrôle les caméras IP de type Aircam. Cette nouvelle mouture corrige quelques bugs, dont un plutôt perturbant sous Windows, détectant des mouvements là où il n’y en avait pas. Téléchargement : AirVision v1.1.3 AirVision NVR v1.1.3 Installation sous Ubuntu

  • | |

    SOLDES 2010, c’est parti

    Cédons nous aussi à la tradition des soldes, avec quelques produits proposés à des prix défiant toute concurrence, dont : Nanostation 5 Bullet 5MHP Bullet 2 Lot de 10 paraboles 15 dBi 2.4 GHz Lot de 10 paraboles 19 dBi 2.4 GHz Antennes panneau 9 dBi 2.4 GHz, Réf. 24 8080 Patch ultra-plate 2.4 GHz 8 dBi Caméra IP 9070 IR, le must des caméras IP du moment Boîtier étanche extérieur, Réf. OB Boîtier étanche + antenne, Réf. 24 4040…

3 commentaires

  1. Bonjour,
    Je vois que l’on peut remplacer la carte SD de 2Go.
    Peut-on la remplacer par une 4 GO, 8 ,16 ou plus?
    Merci pour vos réponses.

    Cordialement,

  2. Impossible de répondre, n’ayant pas testé. Logiquement oui, mais est-ce que le logiciel suivra, je ne sais pas.

    Ceci dit, l’intérêt pour du stockage est tout de même de le faire autre part que sur une petite SD je pense, un petit NAS par exemple.

  3. Réponse rapide d’Aviosys et avec la procédure!

    From: service@aviosys.com [mailto:service@aviosys.com]
    Sent: jeudi 1 avril 2010 04:41
    To: Remi
    Subject: Re: 9070-IR
    Dear Sir,

    You can replace up to 8G SD card , but high quality high speed like SD-HC is better than regular one.
    But becareful while you open the case to replace .

    Customer Service
    —– Original Message —–
    From: Remi
    To: Service@Aviosys.com
    Sent: Wednesday, March 31, 2010 10:00 PM
    Subject: 9070-IR

    Hi,

    I would like to replace the 2 Go sd card by another one like 4 Go,8,16 or more.
    It is compatible with the 9070-IR software?
    Thanks for your reply,

    Remi
